دریچه کامپوزیتی آب و فاضلاب چیست؟
دریچه کامپوزیتی جایگزین دریچه چدنی در شبکه‌های آب و فاضلاب است. هر دریچه از دو بخش تشکیل میشود: درب که روی سطح قرار می‌گیرد و طوقه (فریم) که در بتن کفسازی جاسازی میشود و درب روی آن مینشیند. در برخی مدلها درب به‌تنهایی و بدون طوقه هم عرضه میشود.
جدول سایز و مشخصات فنی
اعداد جدول بر حسب سانتی‌متر و وزن بر حسب کیلوگرم است. D قطر درب، D1 قطر خارجی طوقه، D2 قطر داخلی طوقه، CO قطر دهانه دسترسی و d ضخامت است.
| مدل | ضخامت d | قطر درب | قطر خارجی D1 | دهانه CO | وزن |
|---|---|---|---|---|---|
| دریچه ۲۳ (درب) | ۳ | ۲۳ | — | — | ۳.۵ |
| دریچه ۲۳ (طوقه) | ۵.۵ | — | ۳۳.۳ | ۱۷ | ۳.۵ |
| دریچه ۲۴ (درب) | ۳ | ۲۴ | — | — | ۳.۷۵ |
| دریچه ۲۴ (طوقه) | ۵.۵ | — | ۳۴.۳ | ۱۸ | ۴ |
| دریچه ۳۲ (درب) | ۵ | ۳۲.۵ | — | — | ۱۰ |
| دریچه ۳۲ (طوقه) | ۷.۵ | — | ۴۴ | ۲۶ | ۱۲ |

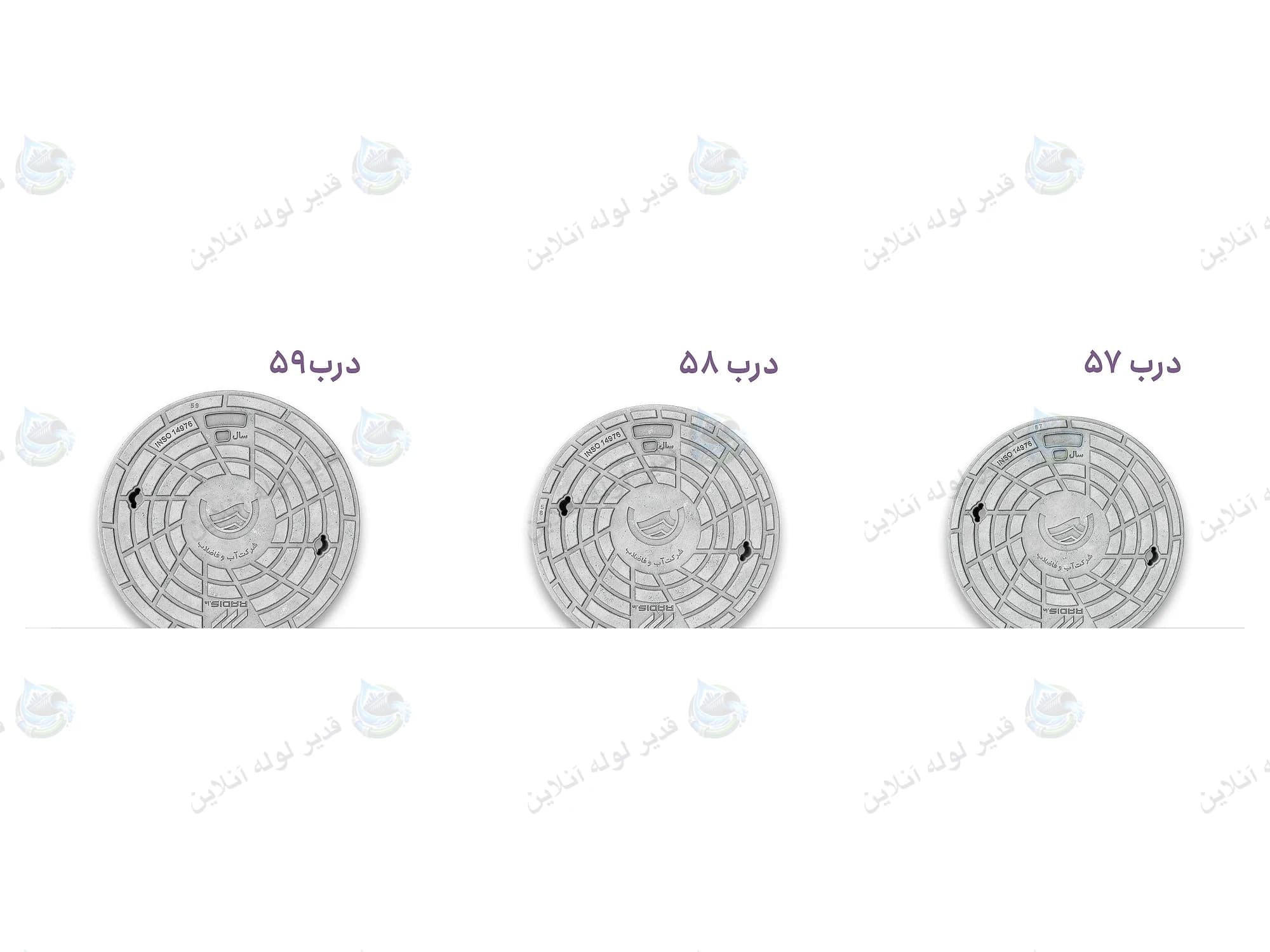

| درب ۵۷ | ۶ | ۵۷ | — | — | ۴۴ |
| درب ۵۸ | ۶ | ۵۸ | — | — | ۴۵.۵ |
| درب ۵۹ | ۶ | ۵۹ | — | — | ۴۷ |
| درب ۶۰ | ۶ | ۶۰ | — | — | ۴۸.۵ |
| درب ۶۱ | ۶ | ۶۱ | — | — | ۵۰ |
| درب ۶۲ | ۶ | ۶۲ | — | — | ۵۱.۵ |

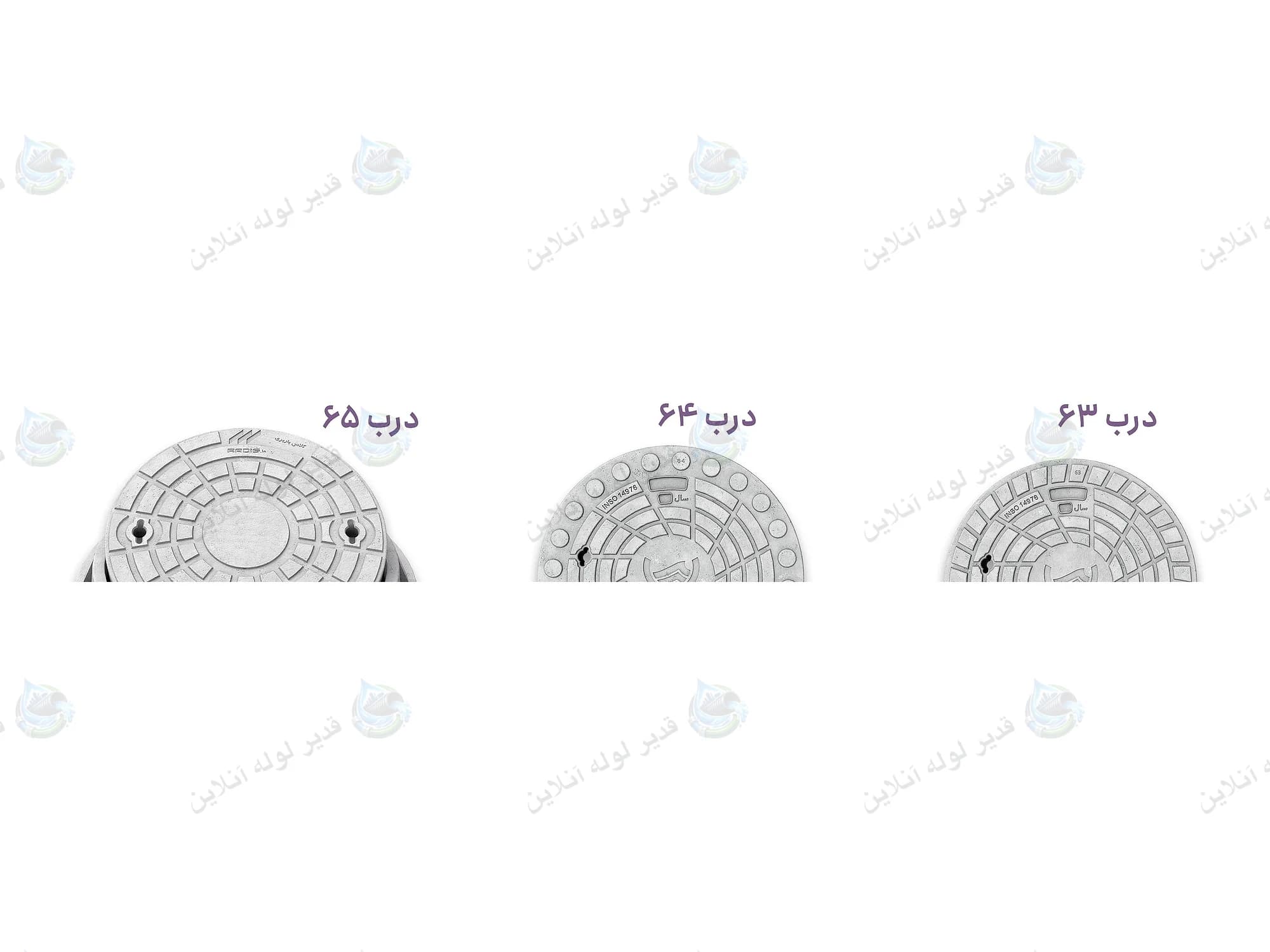

| درب ۶۳ | ۶ | ۶۳ | — | — | ۵۴ |
| درب ۶۴ | ۶ | ۶۴ | — | — | ۵۶ |
| درب ۶۵ | ۷ | ۶۵ | — | — | ۶۳ |
| طوقه ۶۵ | ۱۱ | — | ۸۲ | ۶۰ | ۴۰.۵ |
| درب ۶۰ (۶ آبراه) | ۶ | ۶۰ | — | — | ۴۳ |
| دریچه ۶۰ (۱۰ آبراه) | ۶ | ۶۰ | — | — | ۴۱ |
| طوقه ۶۰ | ۹ | — | ۷۷ | ۵۵ | ۲۷ |
| درب ۶۰ (لبه ۳.۵) | ۳.۵ | ۶۰ | — | — | ۴۳ |
| دریچه ۴۰×۴۰ (درب) | ۷ | ۴۰×۴۰ | — | — | ۲۵ |
| دریچه ۴۰×۴۰ (طوقه) | ۱۰.۵ | — | ۵۰×۵۰ | ۳۳×۳۳ | ۲۶ |
مدل دریچه ۶۰ لولادار هم موجود است که درب با لولا به طوقه متصل میشود و هنگام بازدید نیازی به برداشتن کامل درب نیست.
کاربرد
این دریچه‌ها روی منهول فاضلاب، حوضچه شیرآلات، حوضچه کنتور و محفظه‌های بازدید شبکه آبرسانی نصب میشوند. مدل‌های آبراه‌دار سوراخ‌های عبور آب دارند و برای نقاطی استفاده میشوند که باید رواناب سطحی وارد شبکه شود.
کامپوزیت پایه سیمانی چیست؟
کامپوزیت پایه سیمانی تقویت‌شده با نانوذرات ماده‌ای است که مقاومت فشاری آن به رده فولاد نزدیک میشود، اما برخلاف چدن ارزش بازیافتی ندارد و همین موضوع انگیزه سرقت را از بین می‌برد. سرقت دریچه چدنی سال‌هاست یکی از پرهزینه‌ترین مشکلات شهرداری‌ها و شرکت‌های آب و فاضلاب است؛ دریچه کامپوزیتی این هزینه را حذف می‌کند.
مزیت دوم مقاومت در برابر خوردگی و سایش است. فاضلاب و گازهای خورنده به بتن نانوکامپوزیتی آسیب نمی‌زنند، در حالی‌که چدن در همین شرایط زنگ می‌زند و پوسته میشود. وزن کمتر نسبت به چدن هم‌اندازه، نصب را سریع‌تر و ایمن‌تر می‌کند.
کلاس باربری را چطور انتخاب کنیم؟
کلاس باربری بر اساس استاندارد EN 124 و استاندارد ملی ایران INSO 14976 تعیین میشود و به محل نصب بستگی دارد:
| کلاس | محل نصب |
|---|---|
| A15 | مکان‌هایی که فقط عابر پیاده تردد دارد |
| B125 | پارکینگ خودرو و معابر پیاده با تردد نادر خودرو |
| C250 | دریچه شانه جاده و کناره خیابان، در فاصله ۲۰ تا ۵۰ سانتی‌متری |
| D400 | جاده، خیابان و پارکینگ با تردد انواع وسایل نقلیه |
| E600 | محل تردد وسایل نقلیه سنگین مثل فرودگاه و اسکله |
| F900 | بارها و فشارهای شدید ترافیکی |
انتخاب کلاس پایین‌تر از نیاز واقعی، شکستن دریچه زیر بار ترافیک را در پی دارد. اگر در انتخاب تردید دارید، موقعیت نصب را به کارشناسان ما بگویید.
قیمت و سفارش
قیمت این محصولات به سایز، کلاس باربری و تیراژ سفارش بستگی دارد. برای استعلام قیمت روز، مشاوره فنی و سفارش پروژه‌ای با کارشناسان قدیر لوله آنلاین تماس بگیرید. تولید در ابعاد و طرح سفارشی (شامل حک لوگوی کارفرما روی درب) هم امکان‌پذیر است.
